Музей ВЭФ

..

Это сообщение отредактировал romaniv - 13.12.2015 - 11:02

..

..

..

..

Характеристики динамической головки 1ГД-4А:

Диапазон частот 160 – 10000 Гц
Чувствительность 93,5 дБ
Неравномерность АЧХ, не более 12 дБ
Номинальное среднее звуковое давление 3 бар
Резонанс 180 Гц ±27 Гц
Полная добротность 2 ±0,2
Номинальное сопротивление 8 Ом ±1,2 Ом
Номинальная мощность 1 Вт
Кратковременная мощность 12 Вт

Магнитная цепь:

Керновой магнит марки ЮН13ДК24БА
Керн диаметром 15 мм
Верхний фланец с отверстием диаметром 16,3 мм
Радиальная ширина воздушного зазора 0,65 мм
Индукция в зазоре 1 Тл

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,1 мм
Намотка двухслойная, общее число витков 70
Высота намотки 4,9 мм. Омическое сопротивление 8 ±1,2 Ом
Каркас звуковой катушки изготовлен из бумаги К-080, толщиной 0,08 мм
Внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм
Высота звуковой катушки 11 мм

Динамическая головка громкоговорителя 1ГД-4А была широко распространена в продукции завода ВЭФ, в аппаратуре 2-3 классов сложности, как в стационарной, так и в переносной. Для своего времени и класса аппаратуры, в которых его использовали, это был вполне приличный динамик... В розничной продаже, если он был, то стоил 2 рубля.

Некоторые современные аудиофилы используют эти динамики в качестве среднечастотного звена, в открытых АС... некоторые мастера категорически улучшают его своими новаторскими переделками, типа - пропитка диффузора секретными хитиновыми жидкостями..

Балтика 52.
Один из самых массовых радиоприёмников своего времени (масса 15 кг.). Рига завод ВЭФ 1952 г.

А они сейчас ценность какую нибудь колекционную или историческую представляют ? А то просто в гараже стоят у меня работают исправно , но думаю им там не совсем место

а что по современной акустике? arslab это их бренд?

Это сообщение отредактировал denevil - 13.12.2015 - 11:17

Да ладно.
А у нас сколько подобных предприятий "в евросоюз вступило"... .

Это сообщение отредактировал Basanday - 13.12.2015 - 11:36

У нас дома, как въезжают новые соседи, так начинается музыкальный батл. У кого круче качает.. Битва заканчивается звонком мне в дверь, с просьбой сделать потише. То у них мебель ходуном ходит и хрусталь весь звенит. Либо люстра на потолке гарцует во всю. В общем за всё время проживания в этом доме(а живу с 90-х),ни одного поражения. А соседей сменилось куча. Колоночки у меня радиотехника с-90. Вот что дначит вачество. Весь дом в труху(особенно новые), а качать будут.

На счет коллекционной не знаю, но у меня до сих пор используются С-90, правда львовского производства. И менять пока не собираюсь.

Добавлено в 11:24

Каким местом?

Лучше не выкидывать, а грамотно с умом и качественно пртюнить их. Короб усилить, что нужно перепаять. Обкладку заменить. Контактные гнёзда другие поставить. И будут служить они тебе верой и правдой ещё десятки лет.

Мне кажется с коробом там делать не чего. Если колонкой не забивали сваи, то, думаю, с ними все в порядке )

Это сообщение отредактировал romaniv - 13.12.2015 - 12:00

Кому интересно.

S-90 имеются два ступенчатых регулятора уровня воспроизведения раздельно для средних и высоких частот в диапазонах от 500 до 5000 Гц и от 5 до 20 кГц соответственно. Оба регулятора имеют по три фиксированных положения: "0","-3дБ" и "-6 дБ". В положении "0" сигнал с разделительного фильтра подается нп соответствующую головку непосредственно. В положениях "-3 дБ" и "-6 дБ" сигнал ослаблен относительно положения "0" на 1.4 и 2 раза соответственно.
При соответствующем спектральном составе программы переключением регулятора изменяют тембральную окраску звучания.

Паспортные технические характеристики S-90 :

Паспортная мощность 90 Вт
Номинальная мощность 35 Вт
Номинальное электрическое сопротивление 4 Ом
Диапазон воспроизводимых частот 31.5-20000 Гц
Номинальное звуковое давление 1.2 Па
Габаритные размеры АС 360x710x285 мм
Масса АС не более 30 кг

Принципиальная схема S90:

Это сообщение отредактировал romaniv - 13.12.2015 - 11:59

Еще об этих колоночках :

С-90 расово советские аудиоколонки производства Латвийской ССР или Брянского ЭМЗ.
Предмет гордости старых советских меломанов и ужаса их соседей.

Колоночки-то они может и не самые лучше даже из совка, но уж всяко лучше того говнеца, что стоит у быдла рядом с ЖК-телевизорами, имитируя домашний кинотеатр, и прочих Sven'ов и Defender'ов, на которые школьники выклянчали у мамки 5000 рублёв.
Короче, кто ещё не понял: есть хорошие, годные японские/немецкие/американские трёхполосные (грубо: три динамика разного размера) колонки, внешне похожие на S90, но они стоят столько, сколько у школьников-студентов нет, есть советские годные колонки, но достать их, тем более в хорошем состоянии, сложнее, а есть китайское говно (оно может иметь и брендовое имя, но оставаться говном), которое продаётся в DNS, Быдлорадо, М-Видио…
Так вот, если выбор стоит между китайским говном из DNS и S90, стоит брать S90, только не забудьте, что к ним ещё нужен усилитель, а в усилителе совкового производства повысыхали армянские электролиты, поэтому придётся учиться паять или брать усилитель буржуйский, что значительно повысит стоимость готового комплекта «усилитель + колонки». Но это лучше, чем выкинуть 10 килорублей псу под хвост и поставить может и красивенькие, но унылые китайские говноколонки.

Также сабж легендарен тем, что в многоквартирном доме как правило способствует противоестественному отбору соседей, поскольку после бессонного ночера под караоку, или просто заради лулзов, позволяет легко и технично поднять любителей повыть в микрофон где-нибудь так ближе к 3:15 или 4:40… или в расово кошерные 7:40, если гулька длилась до утра, то есть, к моменту самого сладкого сна в салате, просто поставив к стеночке около розетки и включив что-нибудь из «Рамстящих», «Бони Немого» или «Металлицы» с глазами такими добрыми-добрыми.

был у меня магнитофон с усилком и колонки ВЭФ "Радиотехника"! как они играли ,ребята...ммм...сказка!

VEF 202 !!!!!! досих пор работает!

Прибалтика была "витриной" СССР. Самое прогрессивное, в потребительском плане, старались производить там, дабы показать привлекательность соц.строя в европе, и денег на это не жалели.

Помнится в конце 80-х ездили в Лат.ССР за всякими ништяками в виде иностранных кассет, жвачек, шмоток и сигарет. Хотя и расстояние от нас до них было всего 80 км, и жили в одной стране, но разница в снабжении была колоссальная. Как говорится -"всё лучшее детям республикам".
А они то думали что это их заслуга

Сегодня окончательно закончил ремонт, в последнюю очередь поставил обратно свои S-90 и подключил к Бриг`у, включил пинков и лёг почитать ЯП, а тут тема такая )))

..у меня Радиотехника S-90 , но 8 Om . Пашут с 88 года , и ХОТЬ БЫ ЧТО!!!

Про колонки ВЭФ ничего плохого не скажу, S-90 это ж история и имя!!!

Офтоп - у меня Lo-De корейские,2* 150 ватт, купил комплекс в конце 90-х будучи в отпуске и оставил у мамы в деревне..
Не решился везти домой..Дубасят шо пипец. Можно небольшой стадион озвучивать. А теперь их племяш приватизировал..
Странно что в и-нете нет ничего по технике Lo-De по поиску выдает кирпичи

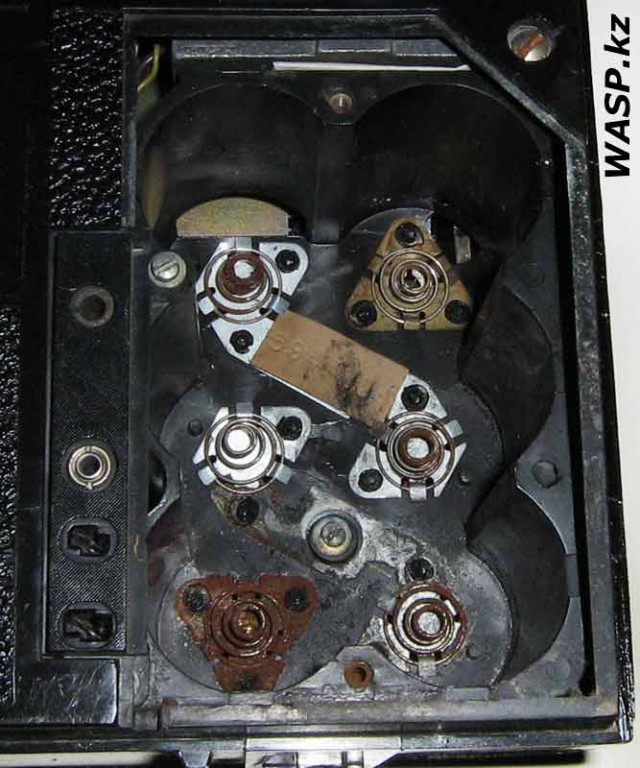

Во-во, мне отдали с таким же батарейным отсеком - сгнило всё напрочь :) я его переделал в приемник SSB.
http://s00.yaplakal.com/pics/pics_preview/1/9/5/6765591.jpg

Ходила байка что в 60-х годах вся тундра была усыпана Спидолами.
Ну типа северный народ покупал (с батарейками) потом батарейки кончались - они аппарат выкидывали и ехали покупать новый..

Это сообщение отредактировал ПРИМа25 - 13.12.2015 - 13:24

У нас тут байка ходила. Когда соседи снизу музыкой достали, один мужик положил S90 мордой на пол, вывел басы, поставил чтото из тяжелого на 3/4 громкости и ушел с семьей на пол часа на прогулку
Говорят у соседей нахрен известка вся облетела

Без кастрюли с водой???
Врут..

Это был супер завод. Электроника высокого уровня. Сколько в СССР переслушано "вражеских голосов" на Spidola. Радиотехнику стерео иметь было просто престижно. Ну а теперь то за 25 лет окуенной независимости что?
